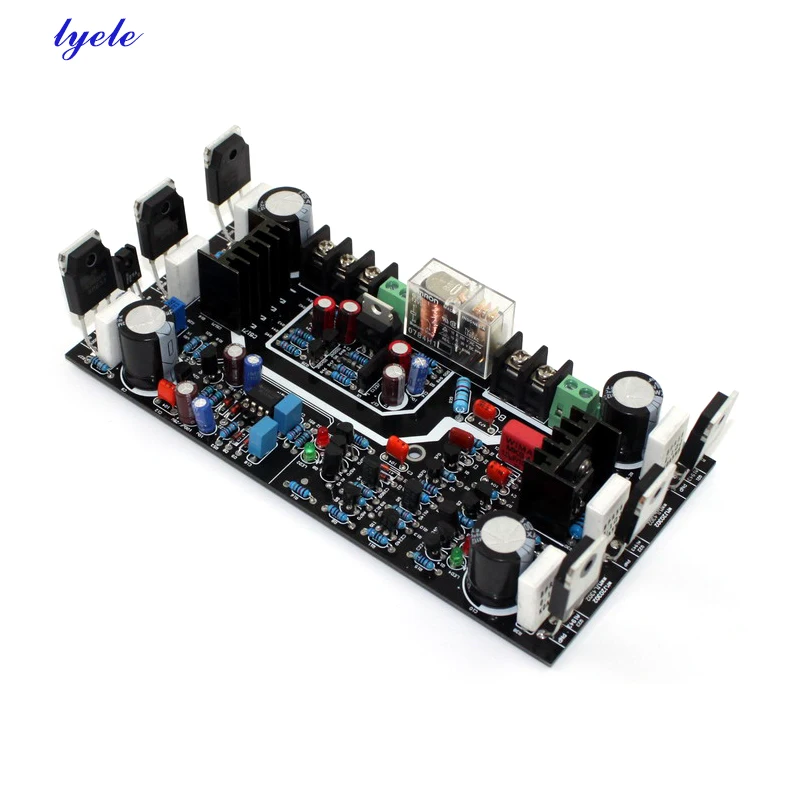

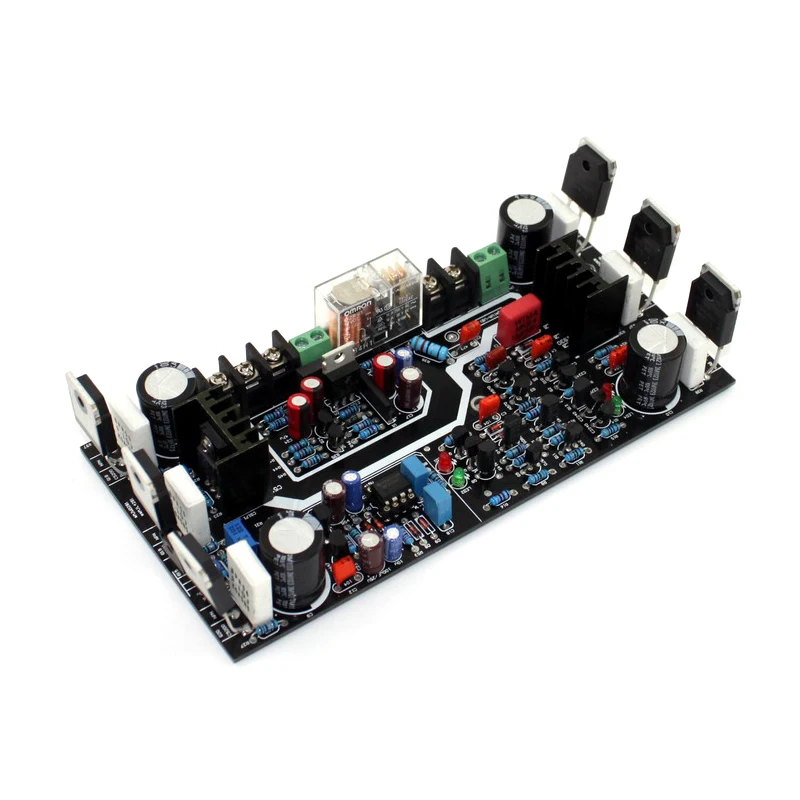

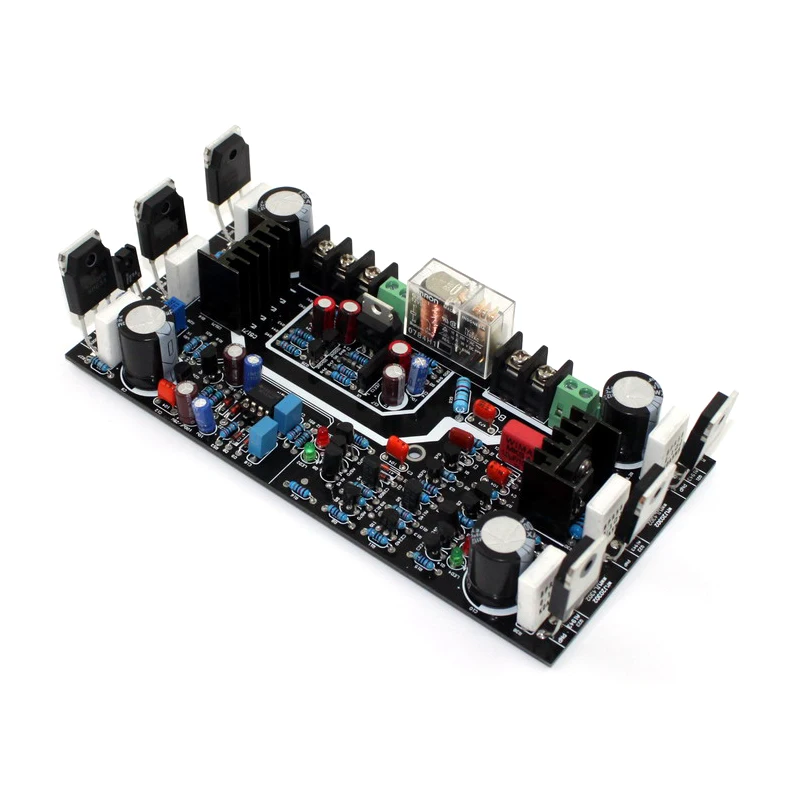

Marantz MA-9S2 с сервоприводом постоянного тока 250 Вт усилитель мощности

Информация о продукте:

Используйте оригинальный NJW0281/NJW0302 и 2SA1930/2SC5171.

Сопротивление использует металлическое сопротивление с пятью кольцами, и основная цепь принимает резистор с пятикольцевой металлической пленкой с точностью ± 1%, что обеспечивает хорошее соотношение сигнал/шум всей машины.

PCB принимает 1,6 мм толстые двухсторонние доски, 2,0 унций меди толщиной, и полный процесс тонирования для обеспечения хорошей проходящей производительности больших и малых токов. Первоклассное качество печатной платы.


Описание параметра:

1. Размер печатной платы: 83x167мм



2. Напряжение источника питания: DC двойной 30-50 в, рекомендуется +/-45 В, трансформатор двойной 32 в после выпрямления +-45 в



3. Выходная мощность: 250 Вт (общее гармоническое искажение THD + N<0.1%), измеряется при нагрузке постоянного тока +-50 в, 4 Ом;

Отладка:

Отрегулируйте VR1 (1K точное Регулируемое сопротивление), чтобы сделать тихий ток около 100 мА, VR1 является статическим против часовой стрелки

Ток увеличивается, и по часовой стрелке уменьшается!
